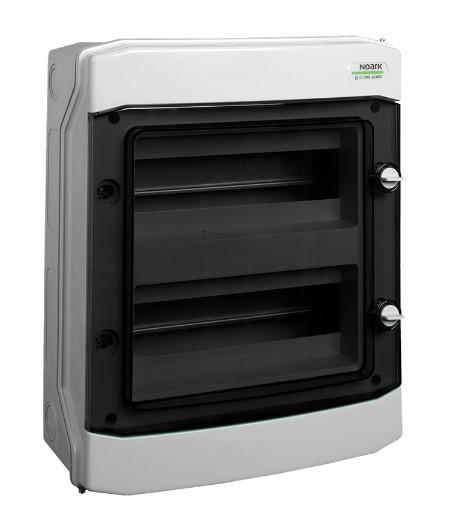

Obudowy instalacyjne są przeznaczone do zastosowań ogólnych, w tym również do przemysłowych z wymaganym wysokim stopniem ochrony IP. Ich konstrukcja nadaje się do montażu natynkowego. Dostawa składa się z obudowy, drzwi, szyn TH-35, zacisków N+PE, przedniej pokrywy z wycięciami pod aparaty, zaślepki, elementów do montażu.
Parametry techniczne:
Kolor: RAL7035,
Szerokość wyrażona liczbą modułów: 12
Liczba rzędów: 2,
Wykonanie zgodne z: EN 60670, EN 62208,
Napięcie znamionowe Un: 400 V AC, 1500 V DC,
Prąd znamionowy In: 63 A,
Częstotliwość znamionowa: 50 Hz,
Stopień ochrony: IP65,
Klasa ochrony: II,
Znamionowe napięcie izolacji Ui: 690 V AC, 1500 V DC,
Maksymalna strata mocy, dla średniej temperatury otoczenia 30°C PHS 8T: 24 W,
Próba rozżarzonym prętem: 650°C,
Odporność na uderzenia: IK08,
Sposób montażu: montaż natynkowy,
Materiał obudowy: plastikowy,
Wykonanie pokrywy: zamknięte,
Rodzaj pokrywy: drzwi,
Temperatura robocza: -25ºC – +60ºC,
Cechy charakterystyczne:
Szyna DIN: tak,
Z zamkiem: nie,
Z płytą montażową: nie,
Transparentna pokrywa: tak,
Możliwość rozbudowy: nie
Odporny na UV: Tak
Wymiary:
A - 384 mm,
B - 319 mm
C - 144 mm
D - 125 mm
E - 210 mm
F - 255 mm
